魔方空間施工工藝解析之消防工藝
時間：2019-06-06 瀏覽量：8427 來源：魔方空間
1、消防系統：

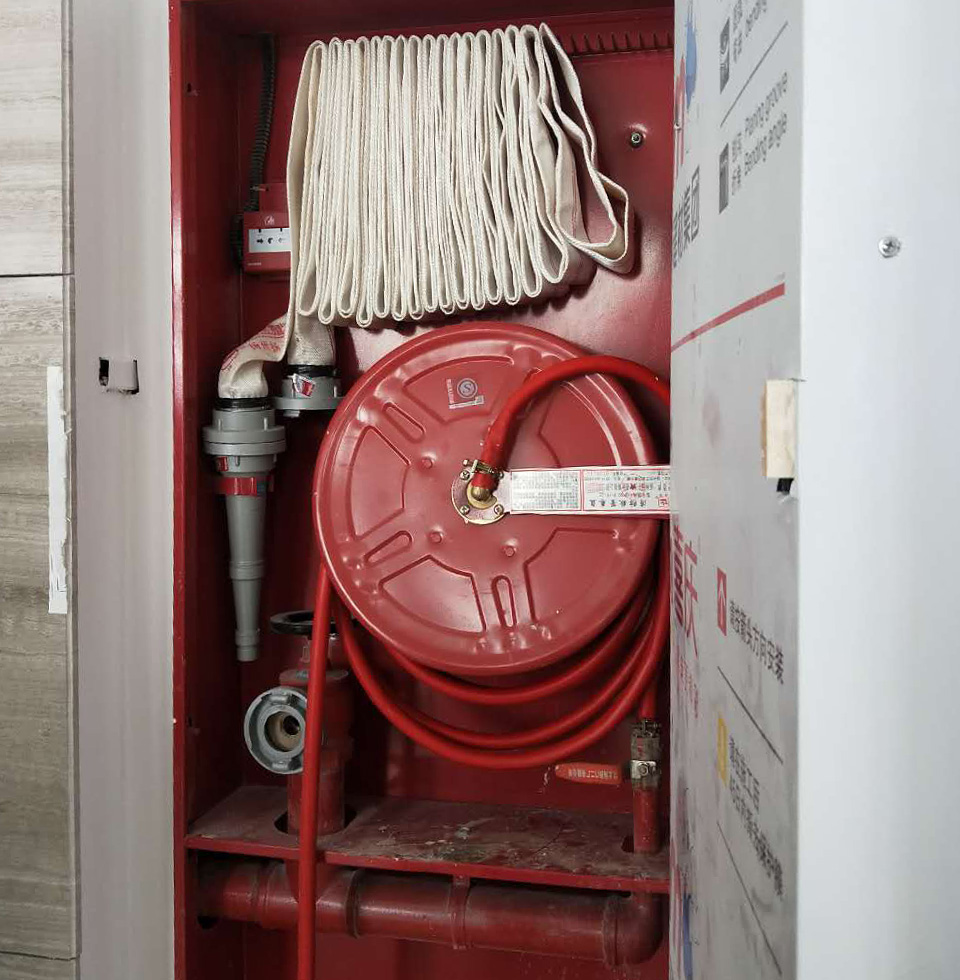

消防系統指安裝在室內，用以撲滅發生在建筑物內初起的火災的設施系統。主要有室內消火栓系統、火災自動報警滅火系統、自動噴水消防系統、水霧滅火系統、泡沫滅火系統、二氧化碳滅火系統、鹵代烷滅火系統、干粉滅火系統防火分隔設施、防排煙系統等。根據火災統計資料證明，安裝室內消防系統是有效的和必要的安全措施。
2、工藝流程：
安裝準備——干管安裝——報警閥安裝——主管安裝——噴灑分層干支管、消火栓及支管安裝——水流指示器、消防水泵、高位水箱、水泵接合器安裝——管道試壓——管道沖洗——噴灑頭支管安裝（系統綜合試壓及沖洗）——節流裝置安裝——報警閥配件、消火栓配件、噴灑頭安裝——系統通水試調
3、施工工藝：
1) 材料準備
這里的材料主要是指各種資料材料，包括施工需要的各類圖紙和技術文件等。圖紙中必須要有整體的系統圖、安裝圖、平面布置圖，還要有施工中所使用的設備材料的明細表等;技術文件中則必須包括建筑消防規范和施工安裝的技術要求等。這些資料是施工的重要參照標準和質量依據。
2) 交流準備
合理設置臨時的消防控制室，而且為了確保工程的理論和實際不出現偏差，在施工準備階段，設計人員需要對實際施工人員實行技術交底。
3) 檢驗審核
對施工所需的各項準備工作和準備材料進行嚴格的檢驗審核，對技術類資料應反復審核，確保無誤;對實際的工程材料，如管件、組件、材料設備等應檢驗其質量，確認沒有缺失、殘次等現象。
4) 泵設備的安裝
穩壓泵和消防水泵兩種泵設備的標高和尺寸等指標要與設備的需求相符，在安裝前務必要做好檢查工作，確認設備并沒有損壞或腐蝕，沒有出現零部件缺損現象，并檢查驅動機轉向，全部確認后才能合理連接水泵。在與水泵連接的同時，于水泵的出水管處安裝壓力表、閥門和止回閥，并檢查防水閥門，為之后的試水工作做好準備。
5) 蓄水、給水設備的安裝
(1) 對泄水管、氣壓水罐配套的安全閥、水位指示器、壓力表等設備，在安裝前要注意觀察核對，確認實際產品的使用性能和樣品標準有無差異，然后才能進行安裝，避免安裝后因不符合標準而被迫更換的浪費現象。
(2) 這些設施安裝時，其四周需要預設檢修所用的通道，寬度不得小于0.7m。
(3) 組裝水泵接合器時，組裝順序有嚴格的要求，需要按接口、本體、聯結管、止回閥、安全閥、控制閥這個順序依次組裝。
6) 管網安裝
(1) 管道設施在施工現場往往用于提供臨時管道用水，管道之間通過螺紋連接的方式彼此連接。管道的螺紋連接具有如下工程要求:要以相應機械設備切割管子，以避免出現毛刺和飛邊;管道在螺紋密封面處一定要光滑平整，缺絲情況一定不允許出現;將密封填料均勻附于螺紋處，不過切忌擰緊螺紋時將填料擠入管道或殘留于外部;
(2) 施工中需要在比外層腳手架密目網更加靠外的位置安裝鋪設消防直管，消防直管在架體立桿上的固定必須依靠扣件的幫助，并且保持一定的坡度(2%～5%);
(3) 管網中主管道的鋪設要通過施工預留的消防管道井來進行，所以消防管道井要等到工程全部竣工后再予以拆除;
(4) 吊架、支架、噴頭和管道的位置距離需要合理設置，其中吊架、支架、噴頭之間的距離不得小于30cm，而支管的每段管道之間至少要空出一個吊架的安裝距離。
7) 噴頭安裝
(1) 管網系統安裝完畢并完成試壓和沖洗后才能安裝噴頭，并且噴頭必須保持其原裝性，切忌擅自進行拆裝、改造、噴涂裝飾等，以免出現堵塞噴頭或運轉不靈的情況;
(2) 安裝噴頭時需要使用專門的設備，以專用扳手擰緊，不要直接握住噴頭框架旋擰，否則有可能造成框架扭曲，對框架、濺水盤等釋放元件變形損毀的噴頭要及時更換;
(3) 當噴頭的公稱直徑低于10mm時，要在配水管道上加裝過濾器，以防止水中含有的大顆粒雜質堵塞噴頭;
(4) 噴頭的設置位置要注意安排，彼此距離應控制在3m左右，在樓層拐角等關鍵位置要適當增加噴頭的設置密度，這樣才能確保足夠的噴淋面積。
8) 探測器安裝
(1) 探測器至墻壁、梁邊的水平距離，不應小于0.5米。
(2) 探測器周圍0.5米內不應有遮擋物。
(3) 探測器至空調送風口邊的水平距離，不應小于1.5米，至多孔送風頂棚孔口的水平距離不應小于0.5米。
(4) 在寬度小于3m的內走道頂棚上設置探測器，宜居中布置，感溫探測器的安裝間距，不應超過10m,感煙探測器的安裝間距，不應超過15m，探測器距離端墻的距離，不應大于探測器安裝間距的一半。
(5) 探測器宜水平安裝，如果需要傾斜，則傾斜角不應大于45度。
(6) 探測器底座應固定牢靠，并應使探頭報警燈面對從主要入口處便于觀察的方向。
(7) 探測器的端子應根據不同類型，按照功能與極性正確聯線，其導線連接必須可靠壓接，線頭搪錫時，不得使用帶腐蝕性的助焊劑。
9) 報警閥及相關組件安裝
(1) 報警閥及相關組件的安裝必須遵循安裝次序，先安裝水源控制閥，再安裝報警閥，繼而安裝報警閥的輔助管道。
(2) 安裝時控制閥和報警閥一定不能顛倒，且水流方向必須相同。
(3) 管道的沖洗試壓完成后可以安裝水流指示器，在安裝時要注意水流指示器的部件方向和運轉方向，部件中的漿片和膜片方向要與管道垂直，動作運轉方向則要和水流方向保持相同。
(4) 在水流指示器前方安裝信號閥，二者的距離不能過近，至少要在30cm以上。
(5) 最后在管網結構的末端安裝末端試水裝置。
10) 強度與嚴密性測試
(1) 為了確保消防噴淋系統的強度和嚴密性，在系統安裝完成后需要進行試驗，試驗主要分為沖洗和試壓兩部分，其中試壓時至少需要使用兩個以上的壓力表，壓力表的精度和量程都有要求，精度要在1.5級以上，量程要達到1.5~2.5倍的實驗壓力值。
(2) 找到管道壓力最高的位置設置水壓強度的測試點，注意該點壓力可以達到1.5倍設計工作壓力。
(3) 有些設備器件由于安裝順序或安裝位置等緣故不會參與沖洗和試壓，對這些器件需要進行隔離或拆除來加以保護。
