魔方空間施工工藝解析之配電箱安裝工藝
時間:2019-06-06 瀏覽量:7911 來源:魔方空間
1、隨土建結構預留好暗裝配電箱的安裝位置。
2、預埋鐵架或螺栓時,墻體結構應彈出施工水平線。
3、安裝配電箱盤面時,抹灰、噴漿及油漆應全部完成。
4、配電箱應安裝在安全、干燥、易操作的場所。配電箱安裝時,其底口距地一般為1.5m;明裝時底口距地1.2m;明裝電度表板底口距地不得小于1.8m。在同一建筑物內,同類盤的高度應一致,允許偏差為10mm。
5、根據設計要求找出配電箱位置,并按照箱(盤)的外形尺寸進行彈線定位;彈線定位的目的是對有預埋木磚或鐵件的情況,可以更準確的找出預埋件,或者可以找出金屬脹管螺栓的位置。

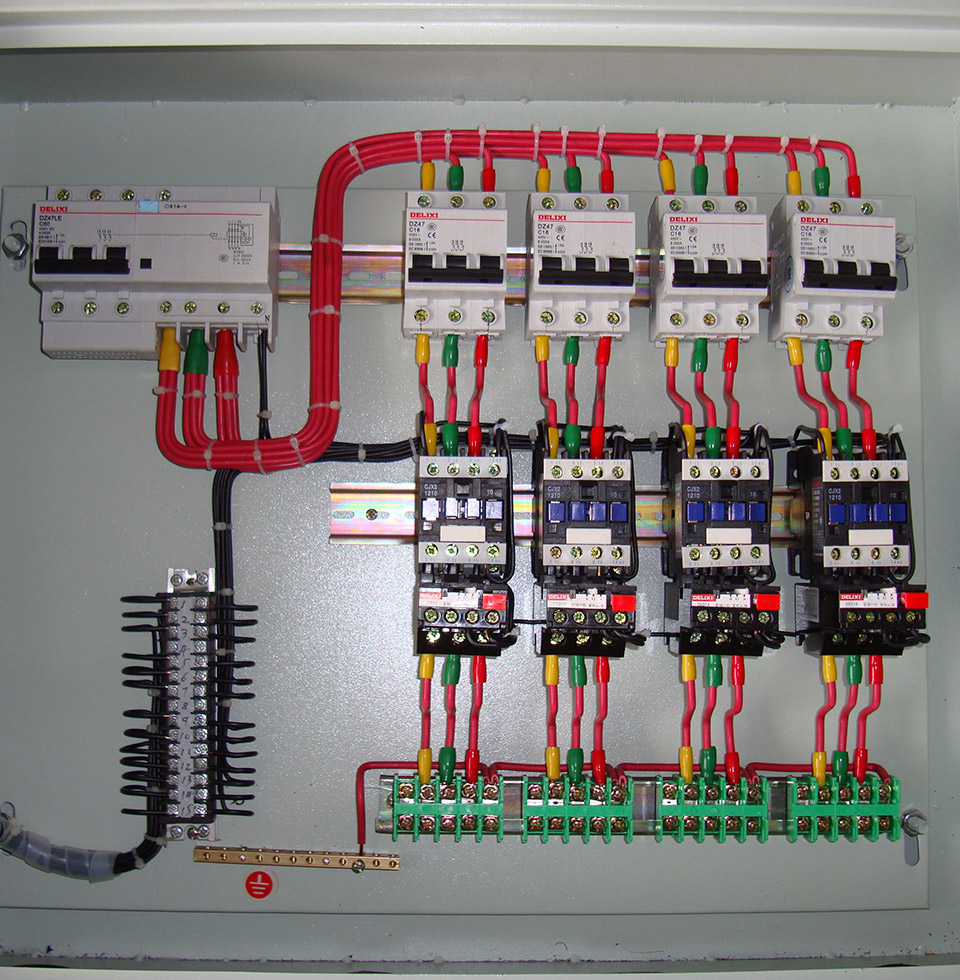

6、明裝配電箱(盒)有兩種固定形式,即鐵架固定、金屬膨脹螺栓固定。
7、暗裝配電箱固定:根據預留孔洞尺寸先將箱體找好標高及水平尺寸,并將箱體固定好,然后用水泥砂漿填實周邊并抹平齊,待水泥砂漿凝固后再安裝盤面和貼臉。安裝盤面要求平整,周邊間隙均勻對稱,貼臉(門)平正,不歪斜,螺絲垂直受力均勻。
8、配電箱全部電器安裝完畢后,用500V 兆歐表對線路進行絕緣搖測。搖測項目包括相線與相線之間,相線與中性線之間,相線與保護地線之間,中性線與保護地線之間。兩人進行搖測,同時做好記錄,做為技術資料存檔。
9、成品保護:
(1) 配電箱安裝后,應采取成品保護措施,避免碰壞、弄臟電具、儀表。
(2) 安裝箱(盤)面板時(或貼臉),應注意保護墻面整潔。
